Proiettori per esterno

PANTHEON2

 pantheon2

Codice Arcluce: 0681007A-840-21

pittogramma fascio

Codice EAN 8054378328879

PANTHEON2 pantheon2 0681007A-840-21
Informazioni tecniche
Sorgente: LED, 4000K, CRI>80
Efficacia apparecchio: 100lm/W
Apparecchio: 79W , 7900lm
Vita utile del LED: >60000h - L80 - B20 (Ta 25°C)
Consistenza colori < 3 SDCM
Alimentazione: 220-240V 50/60Hz
Controllo: ON/OFF
Ottica: molto diffondente 42°
Colore: Alluminio - 21
Peso: 9.7 Kg
Dimensioni A: Ø 316mm
B: 418mm
C: 425mm

AREA Download

Scheda tecnica Fotometria LDT Fotometria IES BIM 3D Revit 3DS file DXF file Capitolato Immagine prodotto Istruzioni di installazione Manutenzione e smaltimento Pagine Catalogo (file PDF)
MAGGIORI INFO
Sistemi di controllo

Apparecchio

  • Corpo e cornice in alluminio pressofuso (EN 47100).
  • Verniciatura a polvere poliestere in doppio strato stabilizzata ai raggi UV, resistente alla corrosione e alle nebbie saline.
  • Guarnizioni in gomma siliconica.
  • Viteria esterna in acciaio inox AISI 316.
  • Cablaggio su piastra asportabile in acciaio zincato.
  • Driver con protezione alle sovra-tensioni di rete.
  • Riflettore in policarbonato metallizzato ad alto vuoto.
  • Schermo in vetro temperato di spessore 5mm resistente agli shock termici.
  • Gonio graduato per puntamento.
  • Apparecchio costruito in conformità alle norme EN 60598-1 e EN 60598-2-5.

Installazione

  • Staffa in acciaio zincato e verniciato.
  • Possibilità di puntamento.
  • Doppio pressacavo M20 per collegamento in cascata.

Note

  • Questi apparecchi sono predisposti per i moderni sistemi di controllo. Per le diverse possibilità vedi la sezione “Controllo della luce”.

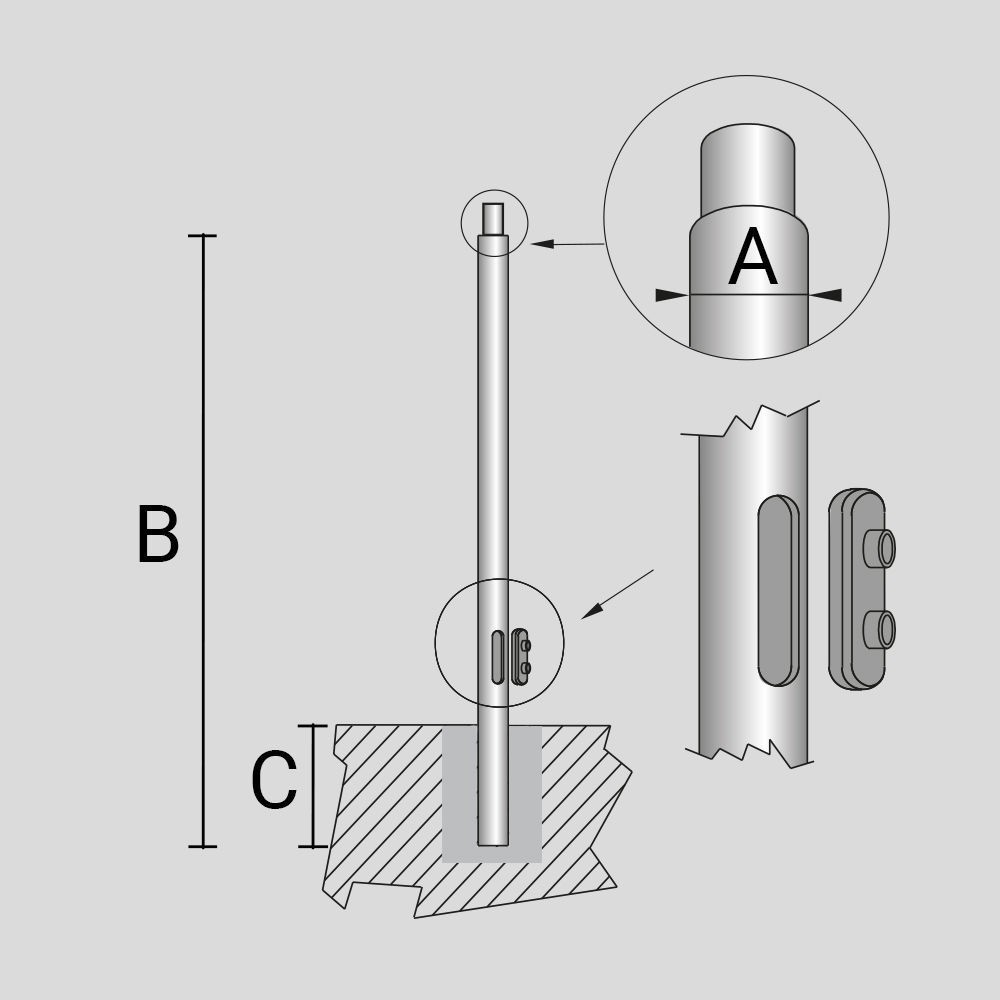

  • Palo cilindrico Ø 102 mm con riduzione Ø 60 mm (x 100 mm) in acciaio zincato e verniciato completo di finestra di ispezione e morsettiera con portafusibile.
  • Codice Arcluce: 1097003X-21
  • Ex Codice:
  • Codice EAN: 8054378347139
  • Peso: 39 kg
Scheda tecnica
  • Palo cilindrico Ø 102 mm con riduzione Ø 60 mm (x 100 mm) in acciaio zincato e verniciato completo di finestra di ispezione e morsettiera con portafusibile.
  • Codice Arcluce: 1097007X-21
  • Ex Codice:
  • Codice EAN: 8054378347221
  • Peso: 43 kg
Scheda tecnica
  • Palo cilindrico Ø 102 mm con riduzione Ø 60 mm (x 100 mm) in acciaio zincato e verniciato completo di finestra di ispezione e morsettiera con portafusibile.
  • Codice Arcluce: 1097011X-21
  • Ex Codice:
  • Codice EAN: 8054378347313
  • Peso: 46 kg
Scheda tecnica
  • Palo cilindrico Ø 102 mm con riduzione Ø 60 mm (x 100 mm) in acciaio zincato e verniciato completo di finestra di ispezione e morsettiera con portafusibile.
  • Codice Arcluce: 1097014X-21
  • Ex Codice:
  • Codice EAN: 8054378347405
  • Peso: 50 kg
Scheda tecnica

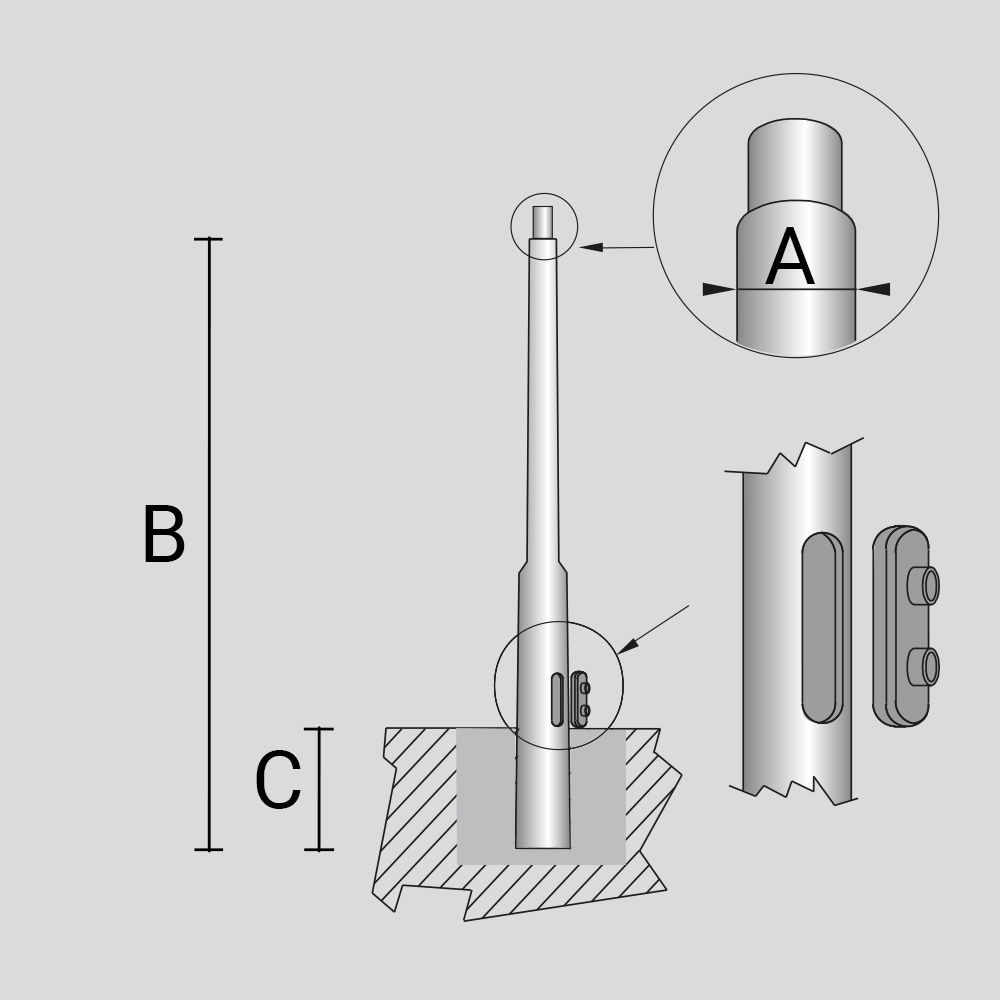

  • Palo cilindrico rastremato con riduzione Ø 60 mm (x 100 mm) in acciaio zincato e verniciato, completo di finestra d’ispezione e morsettiera con portafusibile.
  • Codice Arcluce: 1097028X-21
  • Ex Codice:
  • Codice EAN: 8054378347825
  • Peso: 65 kg
Scheda tecnica
  • Palo cilindrico rastremato con riduzione Ø 60 mm (x 100 mm) in acciaio zincato e verniciato, completo di finestra d’ispezione e morsettiera con portafusibile.
  • Codice Arcluce: 1097029X-21
  • Ex Codice:
  • Codice EAN: 8054378347856
  • Peso: 73 kg
Scheda tecnica
  • Palo cilindrico rastremato con riduzione Ø 60 mm (x 100 mm) in acciaio zincato e verniciato, completo di finestra d’ispezione e morsettiera con portafusibile.
  • Codice Arcluce: 1097030X-21
  • Ex Codice:
  • Codice EAN: 8054378347887
  • Peso: 108 kg
Scheda tecnica
  • Palo cilindrico rastremato con riduzione Ø 60 mm (x 100 mm) in acciaio zincato e verniciato, completo di finestra d’ispezione e morsettiera con portafusibile.
  • Codice Arcluce: 1097031X-21
  • Ex Codice:
  • Codice EAN: 8054378347917
  • Peso: 116 kg
Scheda tecnica

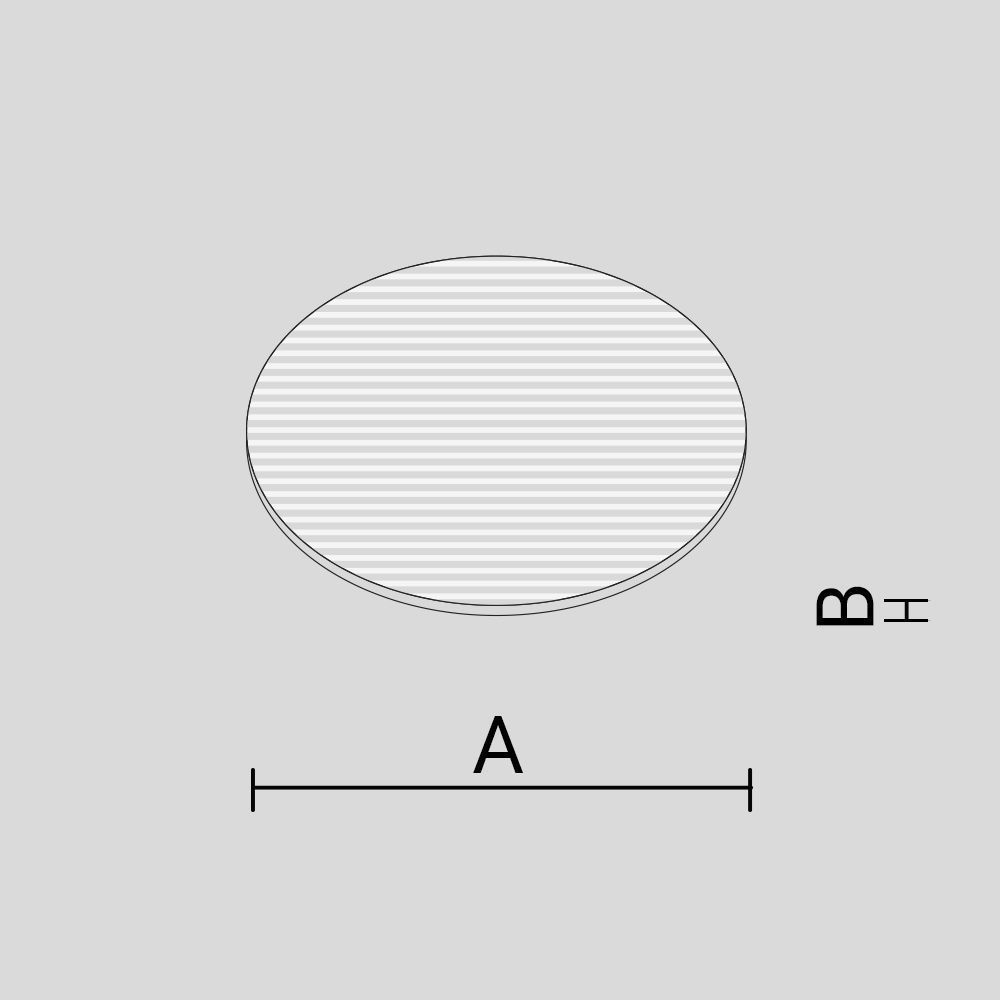

  • Lente per fascio elissoidale in vetro.
  • Codice Arcluce: 1099254X
  • Ex Codice:
  • Codice EAN: 8054378039287
  • Peso: 0.65 kg
Scheda tecnica

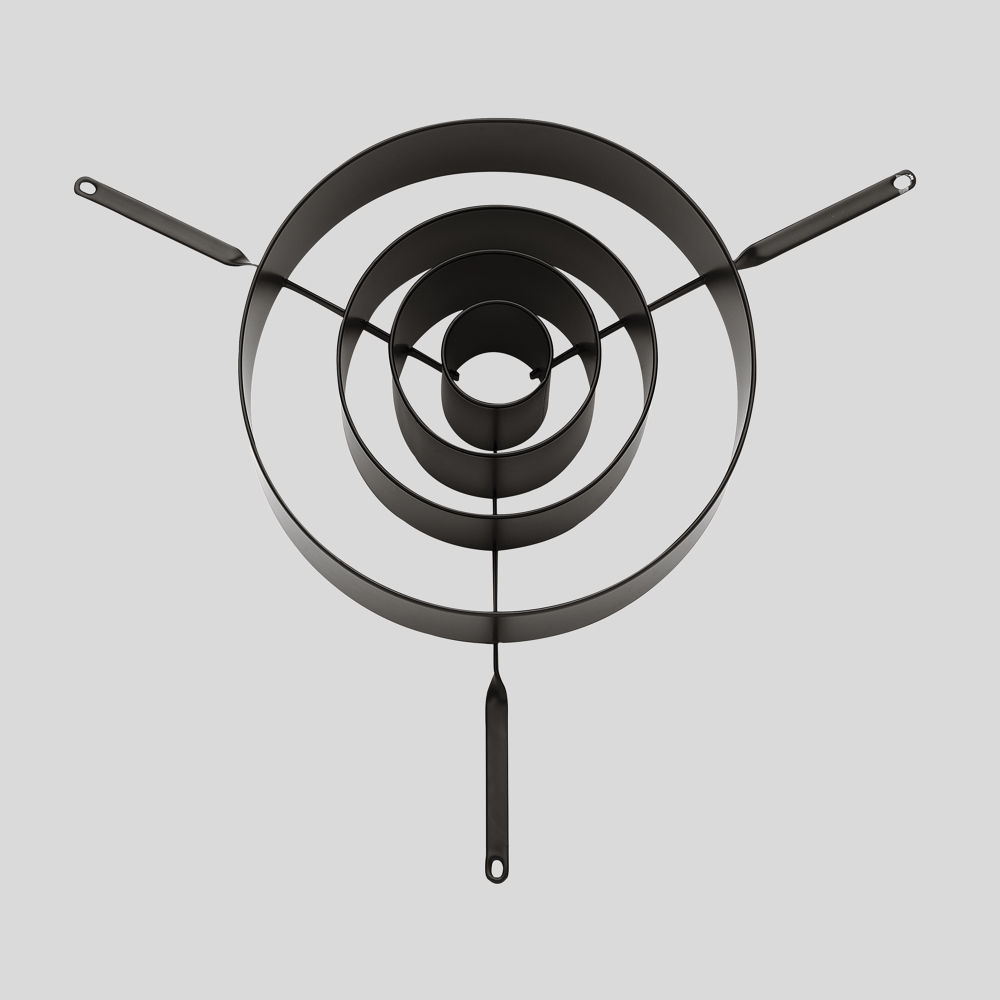

  • Frangiluce antiabbagliamento in acciaio verniciato.
  • Codice Arcluce: 1099109X-12
  • Ex Codice:
  • Codice EAN: 8054378026782
  • Peso: 1 kg
Scheda tecnica

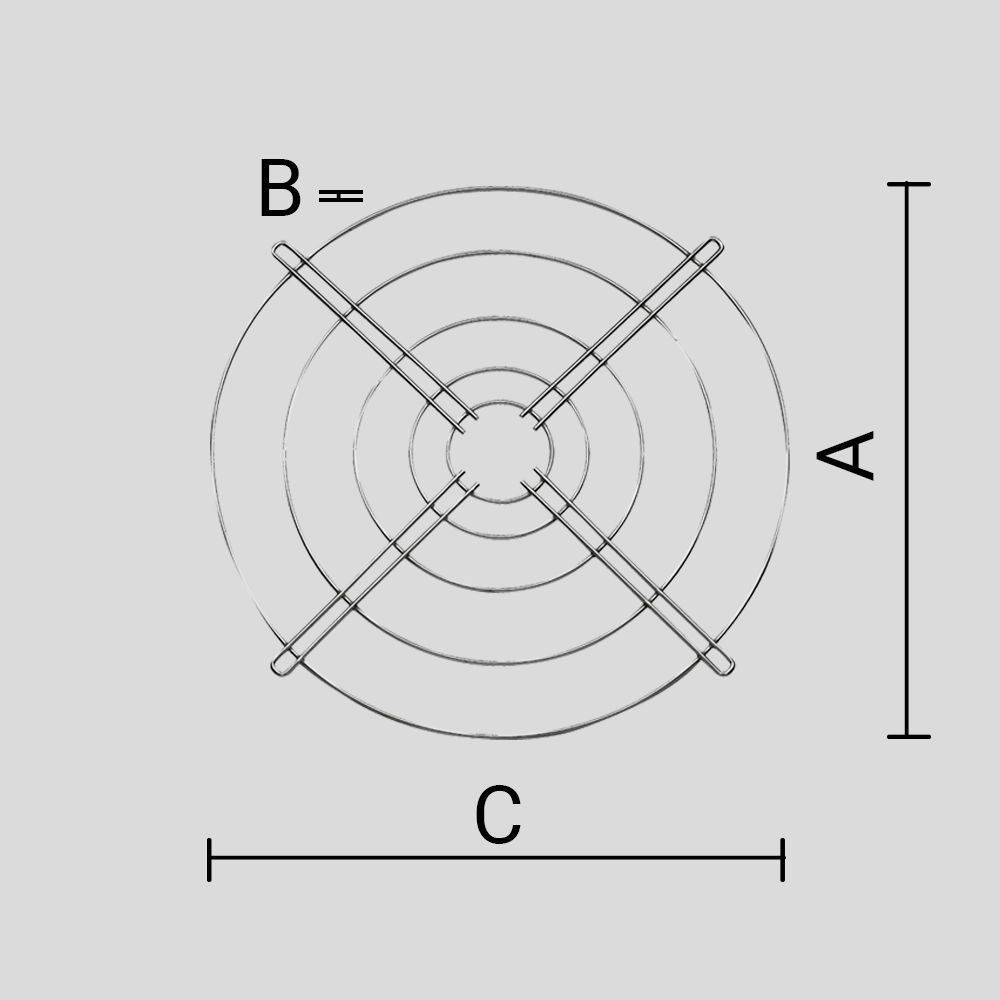

  • Griglia di protezione in acciaio cromato.
  • Codice Arcluce: 1099246X
  • Ex Codice:
  • Codice EAN: 8054378026805
  • Peso: 0.15 kg
Scheda tecnica
  • Visiera inclinata in alluminio verniciato.
  • Codice Arcluce: 1099204X-12
  • Ex Codice:
  • Codice EAN: 8054378026812
  • Peso: 1 kg
Scheda tecnica

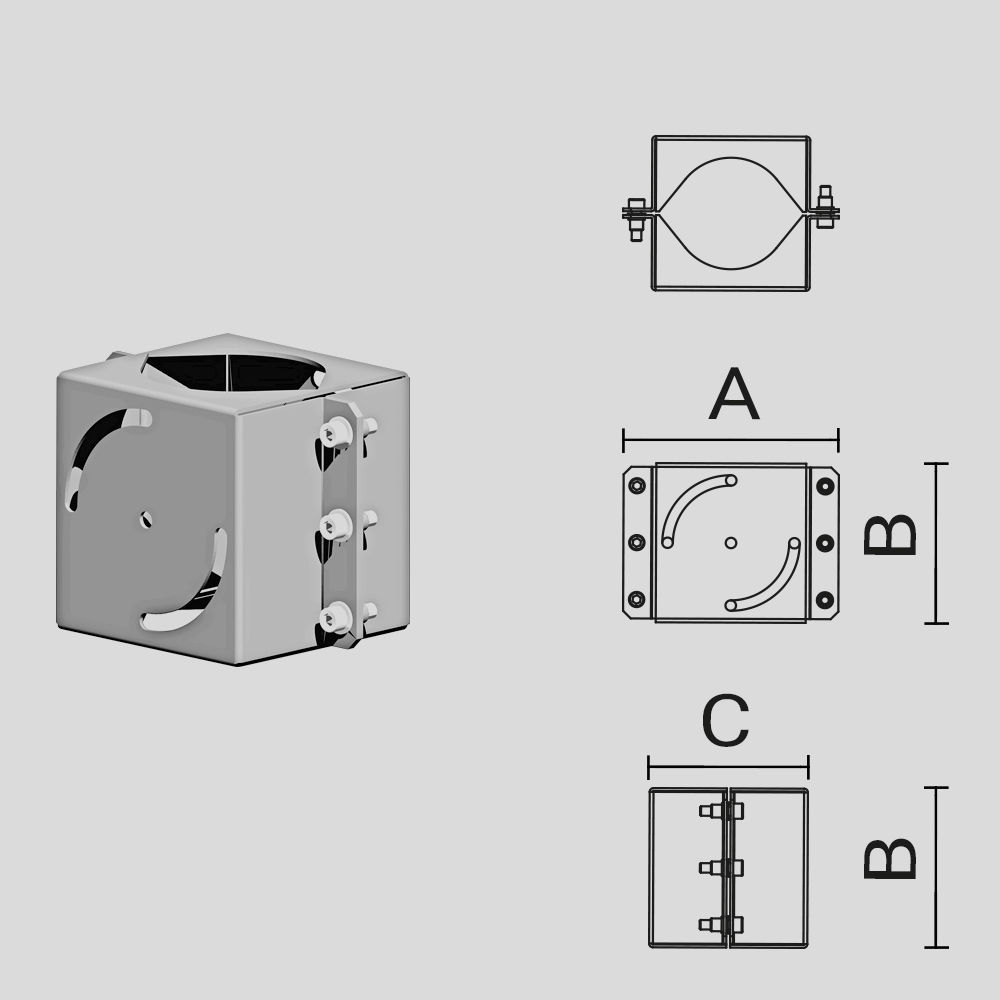

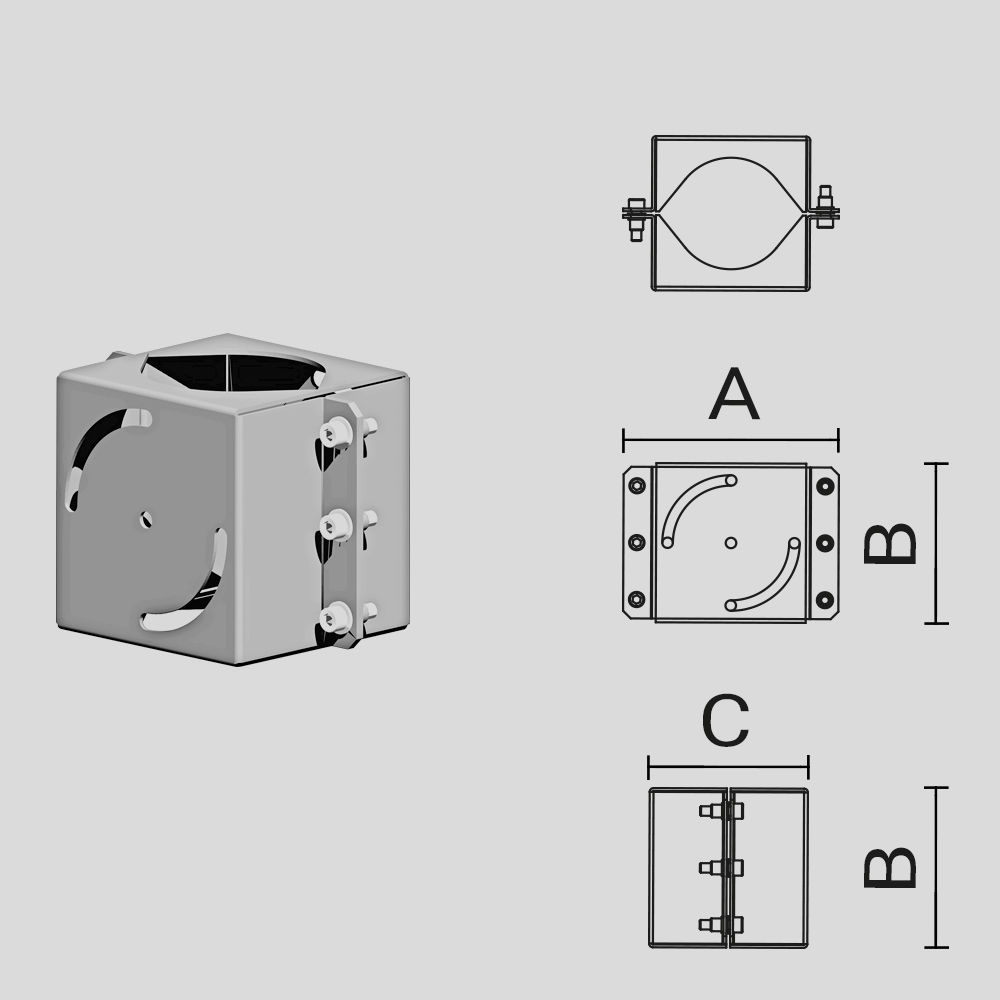

  • Attacco palo singolo (Ø 120 mm) in acciaio verniciato.
  • Codice Arcluce: 1099085X-21
  • Ex Codice:
  • Codice EAN: 8054378348518
  • Peso: 4 kg
Scheda tecnica
  • Attacco palo doppio (Ø 120 mm) in acciaio verniciato.
  • Codice Arcluce: 1099082X-21
  • Ex Codice:
  • Codice EAN: 8054378348457
  • Peso: 4.2 kg
Scheda tecnica
  • Attacco palo singolo (Ø 102 mm) in acciaio verniciato.
  • Codice Arcluce: 1099084X-21
  • Ex Codice:
  • Codice EAN: 8054378348495
  • Peso: 4.3 kg
Scheda tecnica

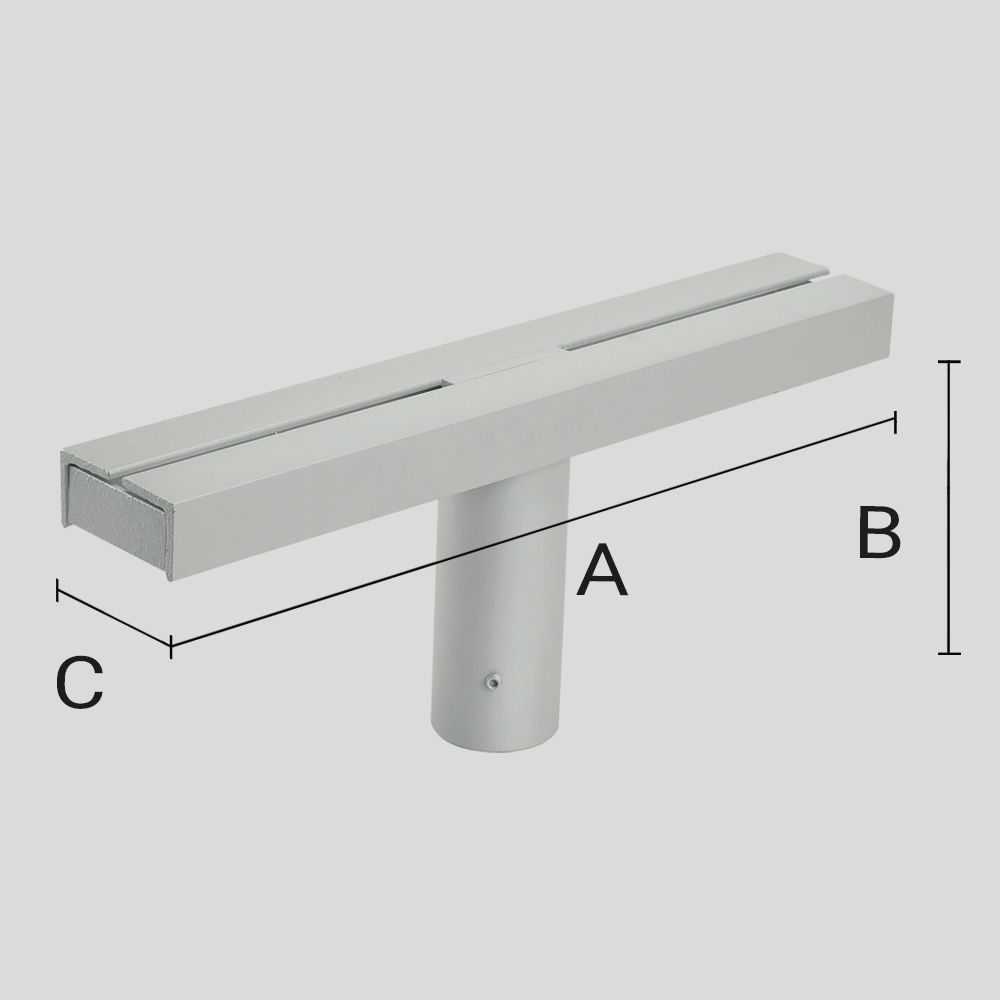

  • Staffa portaproiettori L=500 mm in acciaio verniciato, per attacco palo Ø 60 mm.
  • Codice Arcluce: 1099153X-21
  • Ex Codice:
  • Codice EAN: 8054378031250
  • Peso: 3.25 kg
Scheda tecnica
  • Staffa portaproiettori L=1000 mm in acciaio verniciato, per attacco palo Ø 60 mm.
  • Codice Arcluce: 1099151X-21
  • Ex Codice:
  • Codice EAN: 8054378031274
  • Peso: 5.6 kg
Scheda tecnica
  • Staffa portaproiettori L=1500 mm in acciaio verniciato, per attacco palo Ø 60 mm.
  • Codice Arcluce: 1099152X-21
  • Ex Codice:
  • Codice EAN: 8054378031298
  • Peso: 8 kg
Scheda tecnica

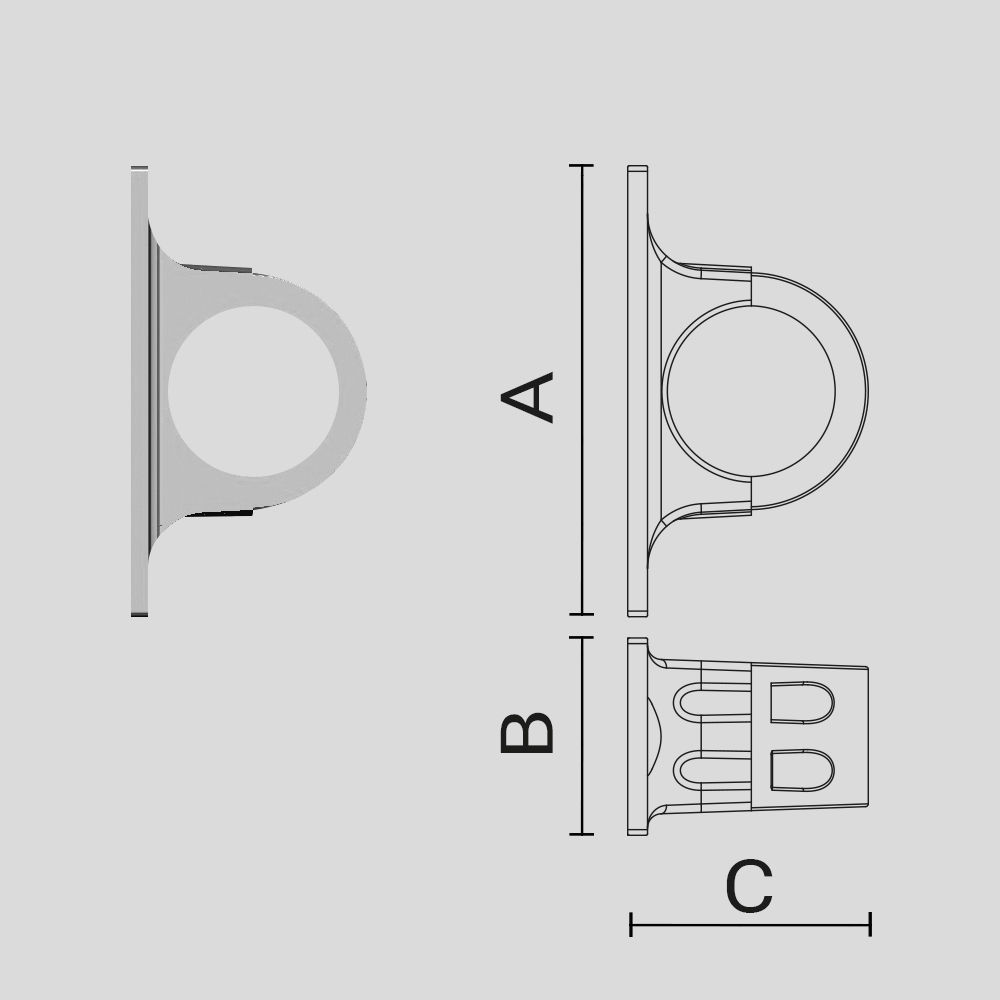

  • Attacco palo singolo (Ø 102 mm) in alluminio pressofuso e acciaio verniciato.
  • Codice Arcluce: 1099472X-21
  • Ex Codice:
  • Codice EAN: 8054378355110
  • Peso: 1.7 kg
Scheda tecnica

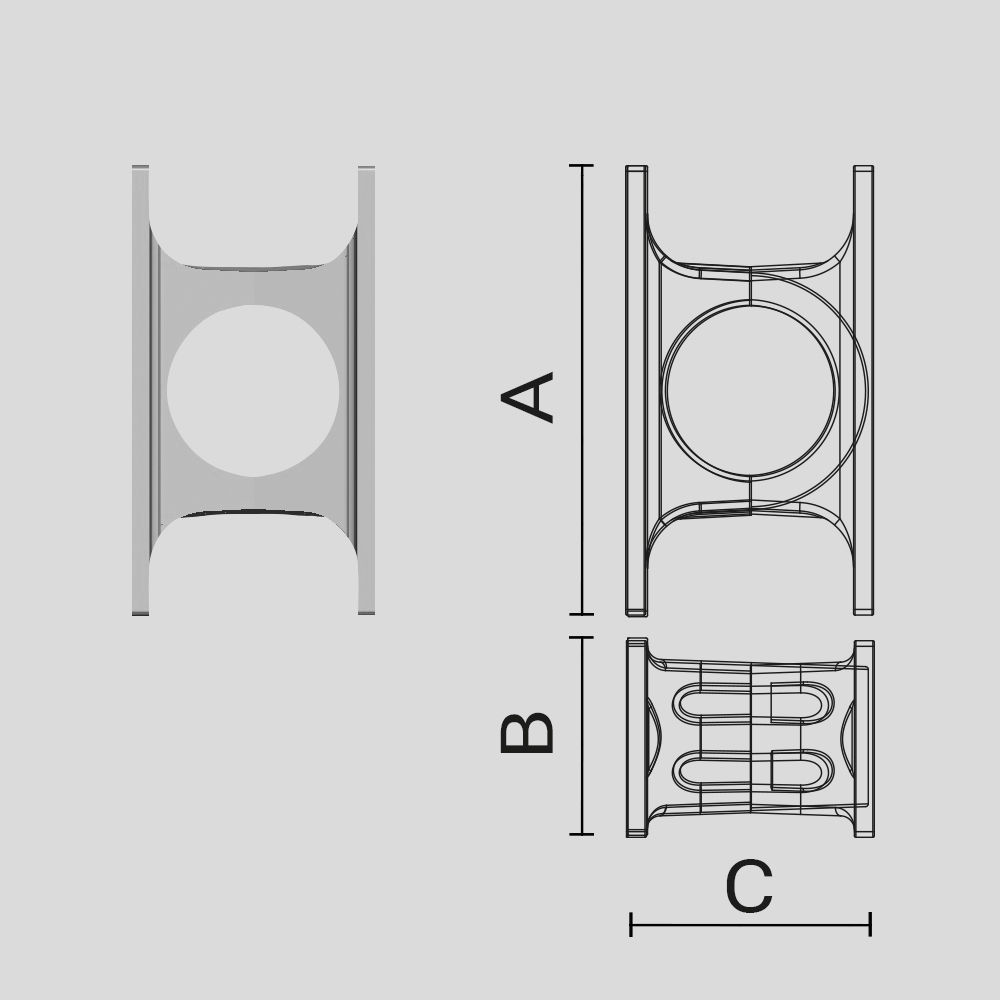

  • Attacco palo doppio (Ø 102 mm) in alluminio pressofuso e acciaio verniciato.
  • Codice Arcluce: 1099473X-21
  • Ex Codice:
  • Codice EAN: 8054378355127
  • Peso: 2.1 kg
Scheda tecnica
  • Attacco palo doppio in alluminio pressofuso verniciato.
  • Codice Arcluce: 1099079X-21
  • Ex Codice:
  • Codice EAN: 8054378348389
  • Peso: 0.7 kg
Scheda tecnica

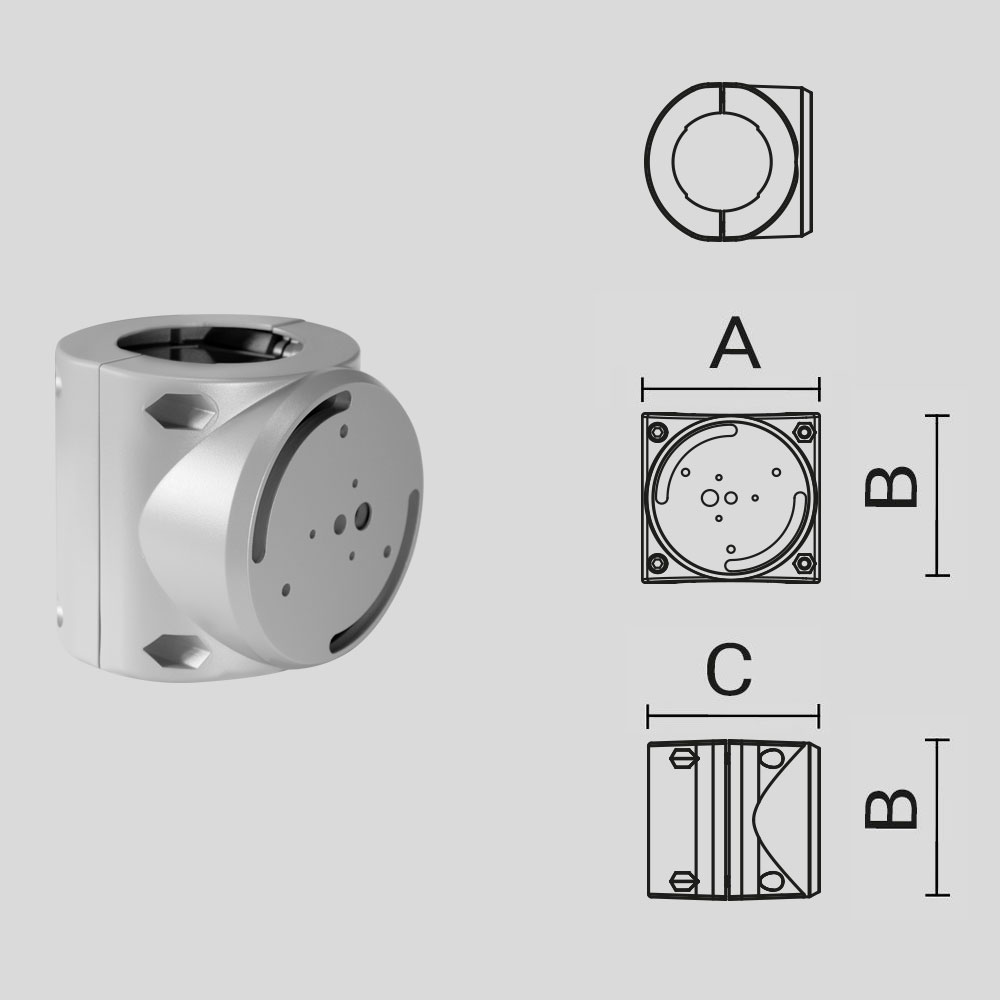

  • Attacco monoposto per palo Ø 60 mm.
  • Codice Arcluce: 1099080X-21
  • Ex Codice:
  • Codice EAN: 8054378348419
  • Peso: 0.65 kg
Scheda tecnica
